復疊式制冷系統快速判斷故障：一看、二聽、三摸
一、復疊式制冷循環原理：

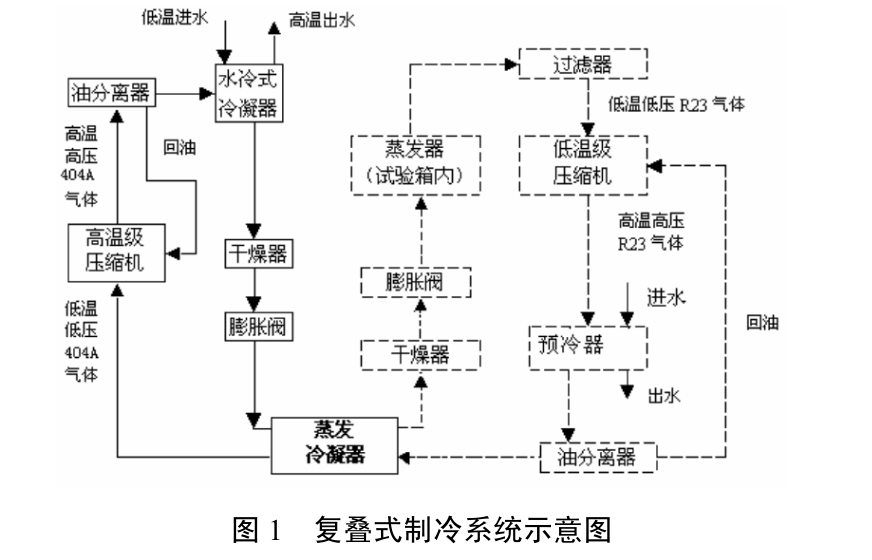

工業生產和科學實驗要求的-60℃～-100℃的低溫環境，一般通過復疊式制冷機組實現。下圖所示為采用R404A和R23的復疊式制冷系統示意圖：
它由兩個單級壓縮系統組成，高溫級采用 R404Ａ，低溫級采用 R23 為制冷劑，高溫級制取了冷量供低溫制冷循環冷凝用?？梢姡?strong>
復疊式制冷系統是由壓縮機、冷凝器、蒸發器、膨脹閥以及許多的設備附件所組成的相互聯系而又相互影響的兩套的復雜系統。因此，一旦制冷設備出現了故障，不應把注意力僅僅集中在某一個局部或某一 級上，而是要對整個系統進行全面檢查和綜合分析。這就需要實踐經驗的積累和理論的指導。通過長期實踐的總結，摸索出不少檢查故障的經驗，歸納成復疊式制冷機組的“一看、二聽、三摸”快速檢修基本方法。
二、一看：
看壓力表、溫度表的指示值，看潤滑油量、看蒸發器與吸氣管的結霜情況：
在風冷機組中，高溫級高壓表指示值為：10～14bar；低壓表指示值為：0.5～1bar。低溫級高壓表指示值為：10～14bar；低壓表指示值為：0.8～－0.8bar。
在水冷機組中，高溫級高壓表指示值為：8～12bar；低壓表指示值為：0.8～0.5bar。低溫級高壓表指示值為：10～14bar；低壓表指示值為：0.8～0.5bar。
看壓縮機曲軸箱內的潤滑油：潤滑油應處在油面指示值所規定的范圍內波動。
看壓縮機組的回霜：溫度箱工作室內溫度在 0℃左右時，高 級壓縮機組的回霜以回到壓縮機進氣截止閥時為正常；當溫度箱工作室內溫度降到-25℃左右時，低級壓縮機組的回霜以回到壓縮機進氣截止閥時為正常，如有差異表明氟利昂注入量少。
看溫度箱工作室內降溫速度：若降溫速度比平時正常運轉時有顯著的減慢則屬不正常現象。
看高溫級膨脹閥：從進液口到出液口，中間有明顯的霜分界線為正常；分界線在進液口處膨脹閥有堵塞，要對膨脹閥的過濾器進行清洗。
看低溫級膨脹閥：從進液口到出液口，無中間霜分界線，但霜顆粒細白為正常，霜顆粒粗大為不正常。
看管路上的塵土：塵土灰白色為正常，塵土中有黑色區，說明有漏油漏氣點，要進行維修。
看視液鏡：油箱內液體為白色，說明氟利昂注入量少，影響降溫速度，有少量氣泡和無氣泡為正常。
看霧氣：當溫度工作室內箱溫度降到 0 以下，溫度工作室內空氣要清透為正常，如有霧氣說明箱體密封不嚴，嚴重時霜會堵死內風道口使溫度回升。
三：二聽：
就是聽反映壓縮機組的運行情況和反?，F(xiàn)象，聽壓縮機運行的噪音情況，聽膨脹閥的噴流聲。制冷系統啟動和正常運轉時，系統發出各種聲音，我們可以根據聲音的不同，發現系統的故障：
1）在壓縮機運轉時，可以根據運行聲音大小，判斷壓縮機的負荷大小，冷卻是否正常。聲音不正常時，及時停機減少故障。
2）在氣缸頭可以聽到閥片的輕微“滴滴”的敲擊聲和輕微且均勻的“嚓嚓”的摩擦聲為正常。
3）“通通”是壓縮機液擊聲，即有大量制冷劑的濕蒸汽或冷凍油進入汽缸，對壓縮機害處大。
4）“嗒嗒”是壓縮機內部金屬撞擊聲。壓縮機的敲擊聲從氣缸里傳出，原因主要有：（1）活塞撞擊閥板；（2）活塞銷與連桿小頭或活塞銷座之間的間隙增大；（3）閥片斷裂后落在氣缸中。壓縮機敲擊聲從曲軸箱傳出有四種可能性。（1）連桿大頭軸瓦與曲軸銷之間的配合間隙因磨損而過大。（2）前后主軸承與主軸頸之間的配合因磨損而過大。（3）連桿螺釘螺母松動。
（4）油泵齒輪磨損后有松動。聽膨脹閥內制冷劑流動聲，正常時是連續而輕微的“咝咝”聲，不連續聲音有強有弱有跳動說明制冷劑量少；沒有聲音膨脹閥堵死，堵死后停機用開水澆閥，1~2 分鐘后發出爆發的“咝咝”聲為冰堵，制冷劑中有水；沒有聲音為臟堵或膨脹閥已經壞。
四、三摸就是摸系統的管路和有關部件的冷熱程度，以及壓縮機的冷凝和機組的震動情況。摸壓縮機運轉時（一般運行 30 分鐘以上）主軸箱的溫度，一般應不超過 70℃為正常，用手摸時一般不燙手；手摸不得的情況，則屬主軸箱溫升過高不正常。摸壓縮機缸蓋部分，以中間為界一邊冷一邊熱，如溫度不是左右分明，壓縮機某個缸組效率不高或有故障。壓縮機出口溫度超過 110℃，點摸很燙手，冷卻系統冷卻不好或高壓閥片密封不好。壓縮機溫度過高，看油窗無油面成白色氣泡；油分離器有 50-60℃溫度時，說明回油閥開關關閉不嚴，修理油分；油分離器上半熱下半冷，回油管無間斷溫度變化，油分離器回油管堵塞或球閥出故障。
摸過濾器表面的冷熱程度，高溫級制冷系統過濾器的表面溫度應基本無溫差，如有溫差說明其中濾網的大部分網孔已堵塞，使制冷劑流動不暢通而產生節流降溫。摸制冷機的吸排氣管的冷熱程度。正常運轉的吸氣管應是結霜或是結露，否則就是不正常，排氣管應是熱的，用手摸不得，這才是正常的工作狀態(85-105℃),否則不正常。高溫級水冷卻器可以通過摸冷卻器上下部分的溫度差判斷氟利昂的液位，一般液位在 1/3-1/2 之間為正常，風冷機組的儲液器上部和下部溫度有一 定溫差（5℃左右）高于室溫，低于室溫時為不正常，溫度過高為注入氟利昂量少。水冷卻機組進出水的溫差應小于3℃，高于 3℃冷卻器容易結垢，冷卻不良影響降溫速度，嚴重時系統不降溫。
五、結論由于制冷機組由不同的生產廠家生產，國產有不同的調試人員調試，所以每種或每臺溫箱有不同的特性，可以在工作中具體問題具體解決。通?，F(xiàn)象可以按上述判斷解決。因此只查出一種反應現象是較難判斷出正確的故障，一般需要找出兩種以上的反?，F(xiàn)象來判斷一個故障，才具有較高的正確度，這是因?yàn)橐环N反常現象很可能是多種故障所共有的，而兩種和兩種以上的反常現象的同時出現，則成為某一種故障的特性，可以從中排出可疑的故障，才能分析出正確的故障所在。
